Холодноканальные блоки MAPLAN

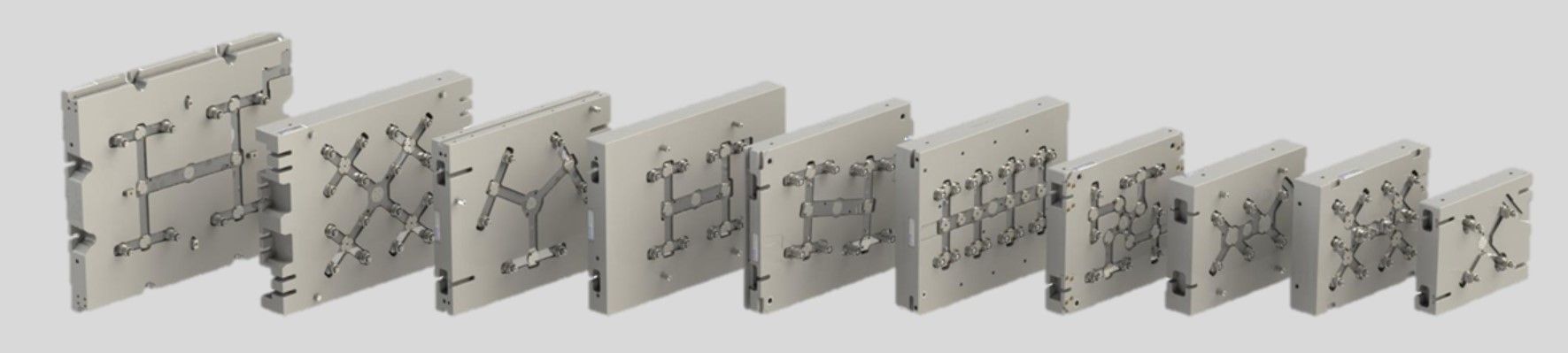

Холодноканальные блоки Maplan

MAP.crb снижение отходов и экономия денег

Зачем использовать MAP.crb?

Экономия резины и сокращение отходов до 100%;
Устранение литников и, как следствие, сокращение ручного труда;
Сокращение времени цикла;
Увеличение количества гнёзд --> больше изделий при том же размере пресс-формы;
Стабильнее процесс;

Модификации систем MAP.crb

Основные преимущества MAP.crb slim

Тонкий дизайн;
Быстрая установка;
Почти нет изнашиваемых деталей;

Основные преимущества MAP.crb solid

Оптимальная мощность нагрева;
Нагревательная плита может быть отсоединена при останове;
Опциональная возможность регулировки сопел;

Основные преимущества MAP.crb split

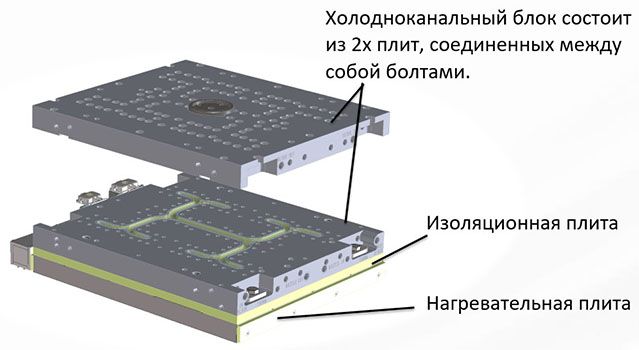

Классическая конструкция блока с двумя раздельными плитами и плитой нагрева;
Меньше затрат материала при переходе на другой цвет;

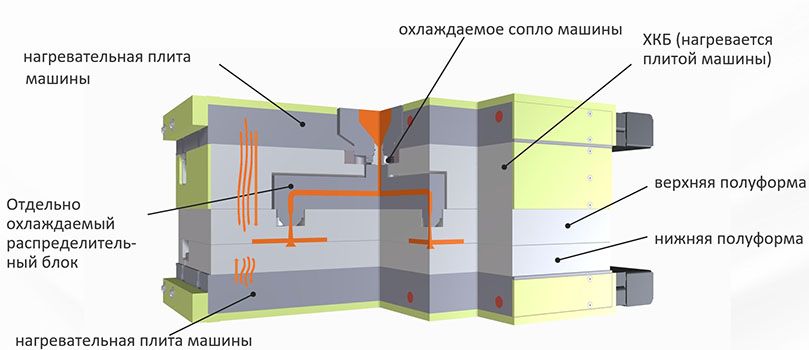

Схема конструкции MAP.crb slim

Основные особенности MAP.crb slim

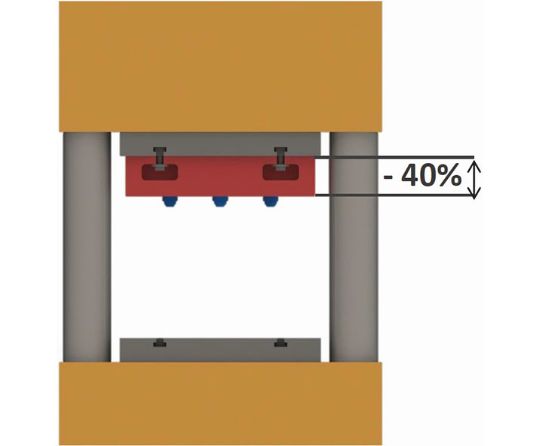

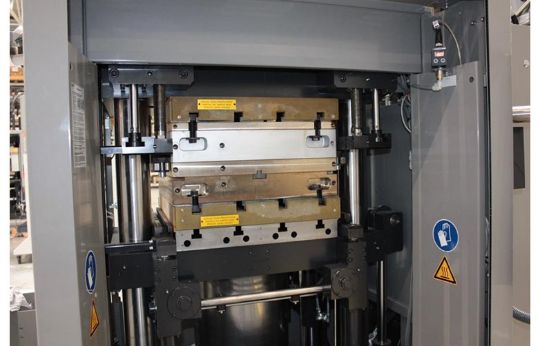

Сохраняет рабочий просвет для больших форм или автоматизации

Высота от 95мм до 125мм, в зависимости от количества сопел;

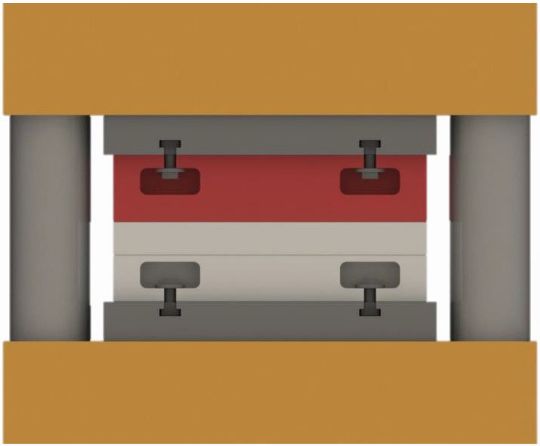

Высокая точность закрытия

Усилие смыкания передаётся по стальным плитам, нет изоляционной плиты, меньше плит, меньшие общие допуски пресс-формы;

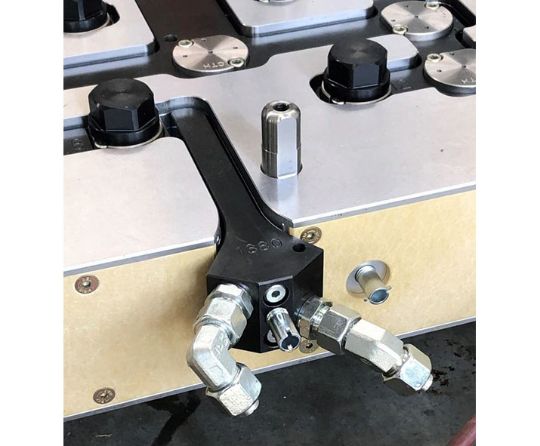

Лёгкая и быстрая установка

2 термопары, только один вход/выход охлаждающей жидкости;

Преимущества MAP.crb slim

Не требует увеличения рабочего просвета на литьевых машинах;
Высокая гибкость с точки зрения количества и положения сопел;

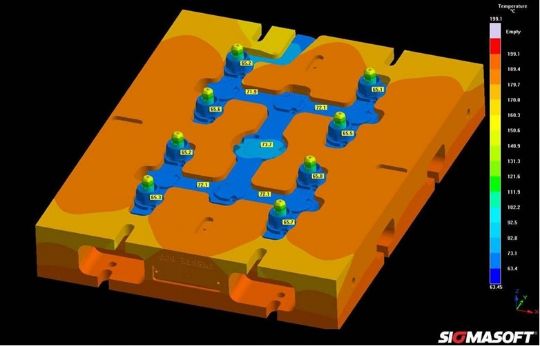

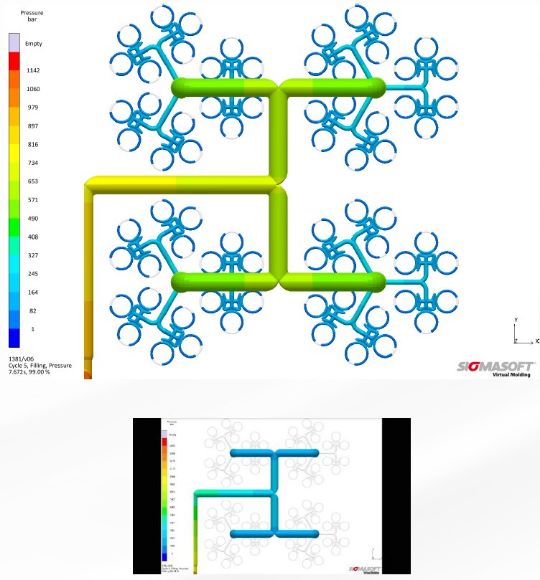

Максимально однородное распределение температуры достигается за счёт использования программного обеспечения моделирования

Максимальная производительность и баланс инжекции также заслуга программного обеспечения моделирования;

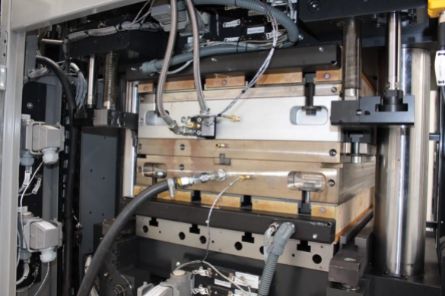

Лёгкая процедура очистки;
Необходим только один блок нагрева/охлаждения ХКБ;
Не зависит от электроснабжения, т.к. нет нагревательных тенов;
Низкие затраты на техническое обслуживание благодаря отсутствию изнашиваемых деталей, таких как: изоляционные плиты, нагревательные плиты и провода;

Технические детали

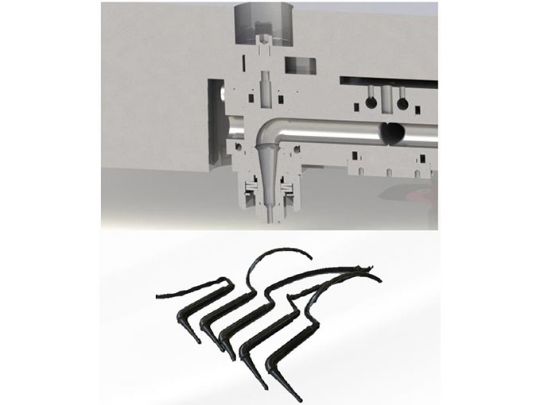

Полностью закалённые каналы с закруглёнными изгибами для идеального непрерывного потока без остатков резины для следующего цикла;
Используются плоские охлаждаемые сопла для оптимального контакта с формой;
В случае застывания резины внутри холодноканального блока, нет необходимости останавливать производство и разбирать блок. Специальная конструкция каналов обеспечивает простую и быструю очистку;

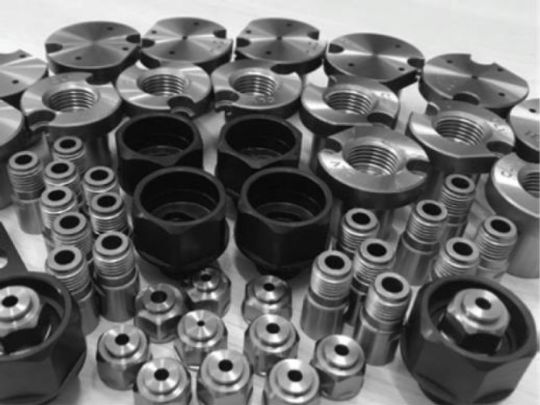

Стандартные запчасти постоянно в наличии и быстродоступны;
Холодноканальные блоки обеспечиваются двухлетней гарантией;

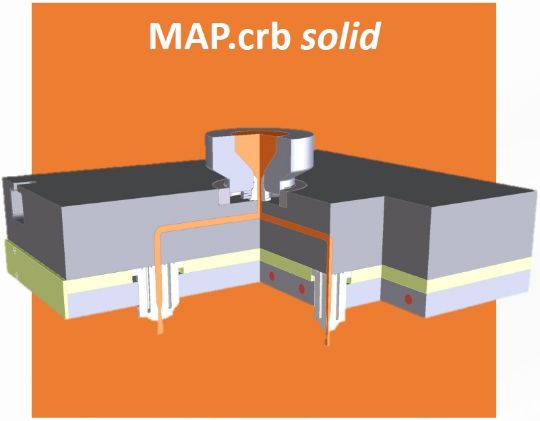

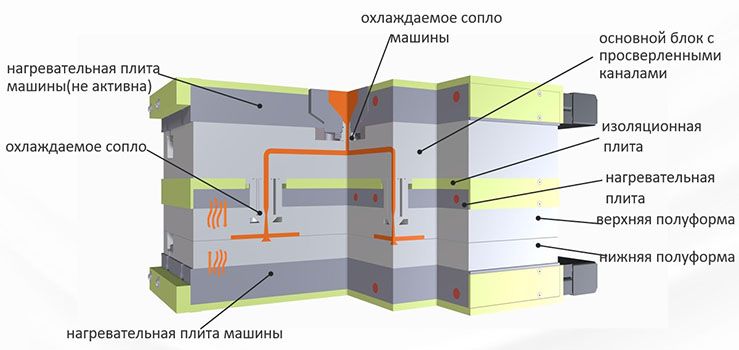

Схема конструкции MAP.crb solid

Преимущества MAP.crb solid

Короткое время нагрева при запуске производства или смене формы;
Оптимальная мощность нагрева даже при большом количестве сопел;
Нагревательная плита холодного канала может быть отсоединена при окончании производства;

Опционально:

Регулировка сопел для баланса потока для каждого сопла;
Стержни Isobar для оптимального распределения температуры (+/- 1,5°C);

Технические детали

Полностью расширенные каналы с закруглёнными изгибами для идеального непрерывного потока без остатков резины для следующего цикла;
Плоские сопла с охлаждением используются для оптимального соединения с формами;
В случае застывания резины внутри холодноканального блока, нет необходимости останавливать производство и разбирать блок. Специальная конструкция каналов обеспечивает простую и быструю очистку;

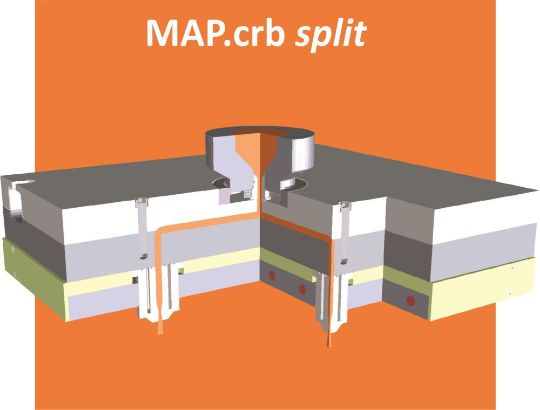

Преимущества MAP.crb split

Классическая конструкция блока из двух половин, соединённых болтами;
Для смены цвета материала достаточно вулканизировать материал в блоке, разобрать и почистить каналы;

Сравнение MAP.crb систем


Параметр	SLIM	SOLID	SPLIT
Чистка	**	**	***
Обслуживание	***	**	***
Высота	***	*	**
Настройки	**	***	***
Нагрев	**	***	***
Смена материала	***	***	***
Установка	***	**	**

Компания ООО Книдер является официальным дистрибьютором Maplan на территории России и стран таможенного союза. Консультанты и техники нашей компании с удовольствием предоставят всю дополнительную информацию о холодноканальных блоках Maplan. Возможна поставка во все регионы Российской Федерации, а также в другие страны ЕАЭС - Республика Армения, Республика Беларусь, Республика Казахстан, Кыргызская Республика.
